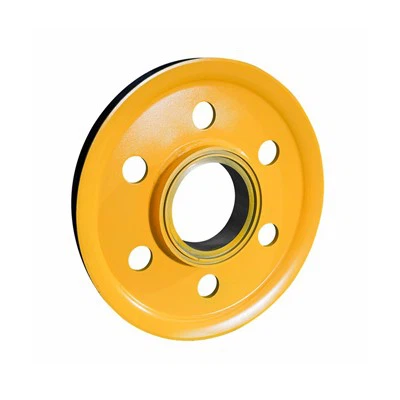

크레인 후크 시브

크레인 후크 Sheave 중국 공급 업체





1. 직경 D의 원형 런아웃 차이 tl

0 t1 이하 D/100 D-mm 이하



2. 홈 바닥 반경 R의 허용 편차는 t2입니다.

R	t2
< 15	+ 1.0
> 15	+ 1.5



3. 휠 플랜지 폭 b의 허용 편차는 t3입니다.

가장자리	t3
1	+2
2
3	+3
4
5	+4
6
7	+5
8



4. 외경 D1의 허용편차는 t4입니다.

D1	t4
< 250	-0.5
> 250-500	-1.0
> 500-1000	-1.5
> 1000-1200	-2.0
> 1200-1500	-2.5
> 1500-1800	-3.0
> 1800-2000	-3.5



5. 로프 홈 내측 흔들림 공차는 t5입니다.

T5 2/1000 x D, D:mm 이하



6. 로프 홈의 표면 경도는 HB140 ~ HB220입니다.



일반 씰링 풀리:



사용자는 스틸 와이어 로프의 공칭 직경 DO/d 비율, 풀리의 DO(D0=D+d) 및 스틸 와이어 로프 직경을 선택할 수 있습니다. 풀리 시리즈에 따라 베어링 형식 및 사용 환경[일반 밀봉 또는 기밀 밀봉(A형) 필요]을 선택할 수 있습니다. (표1-4는 일반적인 밀봉형을 나타내고, 표 5-8는 밀착형을 나타낸다.)

마킹 방법은 다음과 같습니다.

예를 들어, al# 림, DO/D 값이 20, 베어링 모델이 211인 일반 밀봉 풀리를 선택합니다.

우리 공장은 사용자 요구 사항에 따라 특수 사양을 생산할 수 있습니다.

모든 제품의 배송상태에는 베어링 및 내장카드가 포함되어 있지 않습니다. 배송상태에 베어링이 필요한 경우 사전에 알려주시기 바랍니다.
